Ich habe mir für die Verkabelung einer Wohnung ein deleyCON CAT 6 Patchpanel mit 8 Ports gekauft. Ich werde zwar nicht alle 8 Ports brauchen aber ein kleineres Feld wäre auch nicht wesentlich günstiger gewesen. Die Verarbeitung des Patchpanels ist ordentlich und der Aufbau des Gehäuses ist sehr stabil. Sehr gut gefallen hat mir auch die Anleitung die dem Patchpanel beiligt. Diese beschreibt sehr ordentlich wie die Verkabelung vorgenommen werden muss. Die farbliche Markierung und die Nummerierung im Patchpanel selber ist gut zu erkennen und die Verkabelung klappt so nach dem TIA568A oder TIA568B Standard sehr gut. Wichtig ist, dass man sich auf einen Standard festlegt und das man immer die Farben der Kabel und die Nummer des Anschlusses im Patchpanel beachtet.
Das folgende Bild zeigt ganz gut wie wichtig es ist sich auf einen Standard festzulegen und auf die Farben der einzelnen Adern im Kabel und auf die Nummern im Patchpanel zu achten.
deleyCON CAT 6 Patchpanel Verteilerfeld 8 Port TIA568A TIA568B
Ich habe das erste Kabel am Patchpanel angeschlossen und mich für den TIA568B Standard entschieden. Die gesamte Verkabelung wird jetzt nach dem TIA568B Standard erfolgen. Nach dem das erste Kabel verlegt und am Patchpanel angeschlossen wurde habe ich gleich einmal einen Test gemacht ob die Verkabelung richtig ist ich also Daten übertragen kann. Mich hat dabei auch sofort die Geschwindigkeit interessiert die ich maximal mit meinem Setup erzielen kann.
Das folgende Bild zeigt wie ich die einzelnen Kabel im Patchpanel angeschlossen habe.
deleyCON CAT 6 Verteilerfeld 8 Port Verkabelung
Übersicht der Komponenten
Die folgenden Komponenten habe ich mir gekauft und verbaut. Die nachfolgenden Links führen alle zum Onlineshop von Amazon.
Das kleine Patchfeld reicht mir völlig und die 8 Ports werde ich wohl nie ausschöpfen.
Der folgende Switch machte auf mich einen guten Eindruck und daher habe ich mir diesen zugelegt. Die 8 Ports sollten für die Home-Automatisierung und weitere Geräte völlig ausreichen.
Patchpanel Test
Ich habe als Geschwindigkeitstest dann eine Ubuntu Image-Datei von 9 GB über ca. 25m Kabel übertragen. Geschrieben habe ich von meinem Laptop aus auf eine Synology DiskStation mit jeweils Gigabit Anschlüssen. Die 9 GB große Datei konnte ich mit ca. 112 MB/s übertragen. Das war für mich völlig überraschend da ich eher mit 35 MB/s aber höchstens 45 MB/s gerechnet hatte. Daher bin ich voll auf zufrieden mit der Installation und vom verwendeten NETGEAR GS308 Switch 8 Port Gigabit Ethernet Switch.

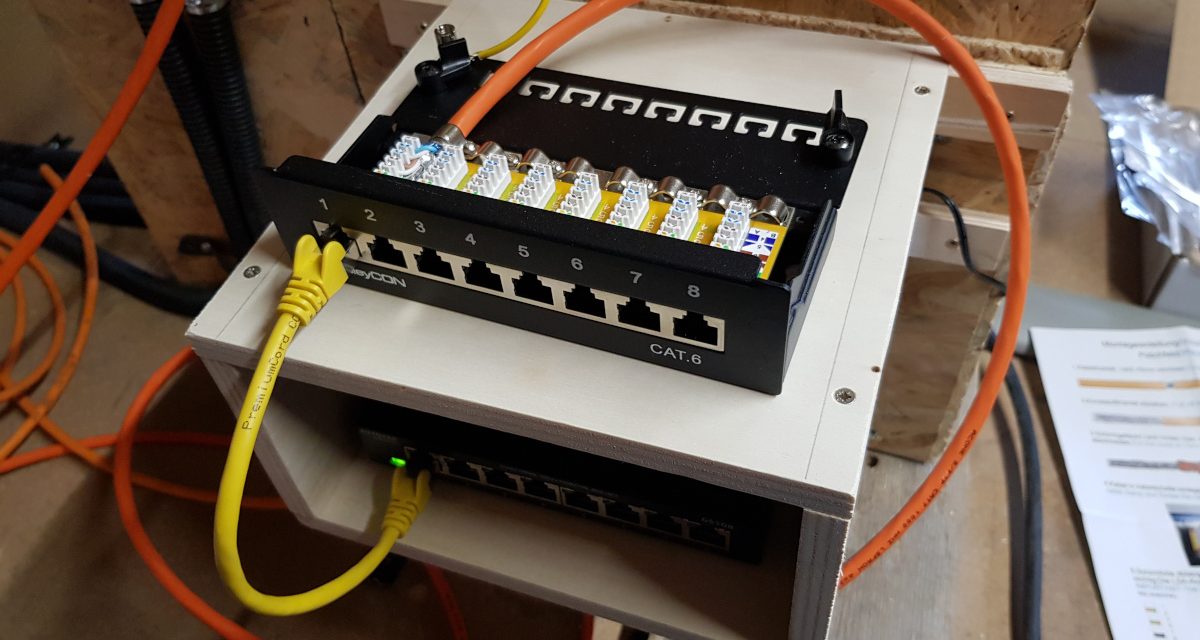

deleyCON mit NETGEAR GS308 Switch
Zusammenfassung
Ich hatte es mir viel schwerer vorgestellt selber Netzwerkkabel zu verlegen und diese an Netzwerkdosen und einem Patchpanel anzuschließen. Das wichtigste ist, dass man sich für einen Standard bei der Verkabelung entscheidet und dann mit Ruhe die Kabel anschließt. Ich bin jetzt voll auf zufrieden mit der Verkabelung und von den 112 MB/s total überrascht und sehr zufrieden.
